一、整體結構概述

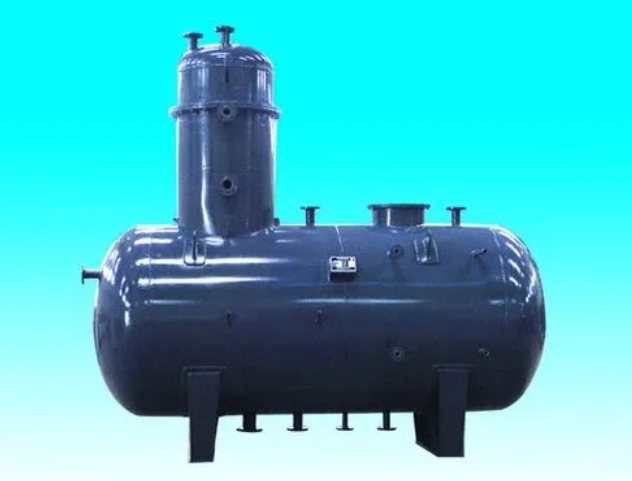

旋膜式除氧器主要由除氧塔頭、除氧水箱以及連接兩者的管路組成。除氧塔頭是旋膜式除氧器的核心部件，負責將補給水和凝結水加熱至飽和溫度，并通過特定的結構實現高效的除氧。除氧水箱則用于儲存合格的除氧水，為鍋爐提供源源不斷的給水。
二、除氧塔頭結構特點
1. 外殼設計：除氧塔頭的外殼通常采用高強度鋼材焊接而成，具有優良的耐壓性能和密封性能。外殼的形狀一般為圓柱形，以適應內部結構的布局和流體的流動。
2. 旋膜器組：旋膜器組是除氧塔頭的核心部件之一，由多個射流旋膜管（簡稱起膜管）組成。起膜管采用特殊設計，使進入的補給水和凝結水在管內形成旋轉的水膜，從而增大水與蒸汽的接觸面積，提高熱質交換效率。此外，起膜管的設計還考慮了液態傳熱傳質的特點，使旋膜式除氧器具有更好的除氧效果和穩定性。
3. 淋水篦子：淋水篦子位于旋膜器組的上方，用于將經過旋膜器初步除氧的水進行二次分配。淋水篦子由數層交錯排列的角形鋼制作而成，使水呈均勻淋雨狀落到下方的液汽網上，從而確保水與蒸汽的充分接觸。
4. 蓄熱填料液汽網：蓄熱填料液汽網是旋膜式除氧器的另一個重要部件，由相互間隔的扁鋼帶及一個圓筒體組成，內裝一定高度特制的不銹鋼絲網。當水通過液汽網時，與二次蒸汽進行充分的熱質交換，使水加熱至飽和溫度并進行深度除氧。此外，蓄熱填料液汽網還具有一定的蓄熱能力，有助于穩定除氧器的運行。
除氧水箱位于除氧塔頭的下方，用于儲存合格的除氧水。除氧水箱的設計考慮了水位的穩定控制和除氧水的品質保障。在除氧水箱內部，設有強力換熱再沸騰裝置，該裝置能夠迅速提升水溫并進一步深度除氧，減小水箱振動和降低噪音。此外，除氧水箱還設有安全閥、壓力表、溫度表等附件，以確保設備的安全運行。
四、連接管路設計
連接管路是旋膜式除氧器的重要組成部分，負責將補給水、凝結水等流體引入除氧塔頭并將合格的除氧水導出。連接管路的設計考慮了流體的流動性能和設備的整體布局，確保流體在管路中順暢流動并減少能量損失。同時，連接管路還具有一定的承壓能力和密封性能，以保障設備的安全運行。
綜上所述，旋膜式除氧器以其獨特的結構特點和高效的除氧性能在電力行業中得到了廣泛應用。通過深入了解旋膜式除氧器的結構特點和工作原理，我們可以更好地掌握其操作和維護方法，為設備的穩定運行提供有力保障。
