本實用新型提供一種新型污水處理用格柵機，包括格柵機本體，支撐板的尾端固定安裝有一驅動電機，驅動電機的輸出端的軸上安裝有一雙槽電機滾輪，支撐板上固定安裝有一減速機，減速機的齒輪上套設有一鏈條，從動軸和主動軸之間套設有一連接帶，連接帶上橫向安裝有若干緊固帶，各個緊固帶上均安裝有若干刮片，格柵機本體底部安裝有一第二支撐板，第二支撐板上固定安裝有一第二減速機，雙槽電機滾輪另一槽內套設有一第二驅動皮帶，第二驅動皮帶的自由端通過缺口并套設在第二減速機輸入端的滾輪上。本實用新型使得使用者對污水的初步排污處理變得更加方便，在較大程度上對污水中的大體積垃圾進行有效去除。
權利要求書

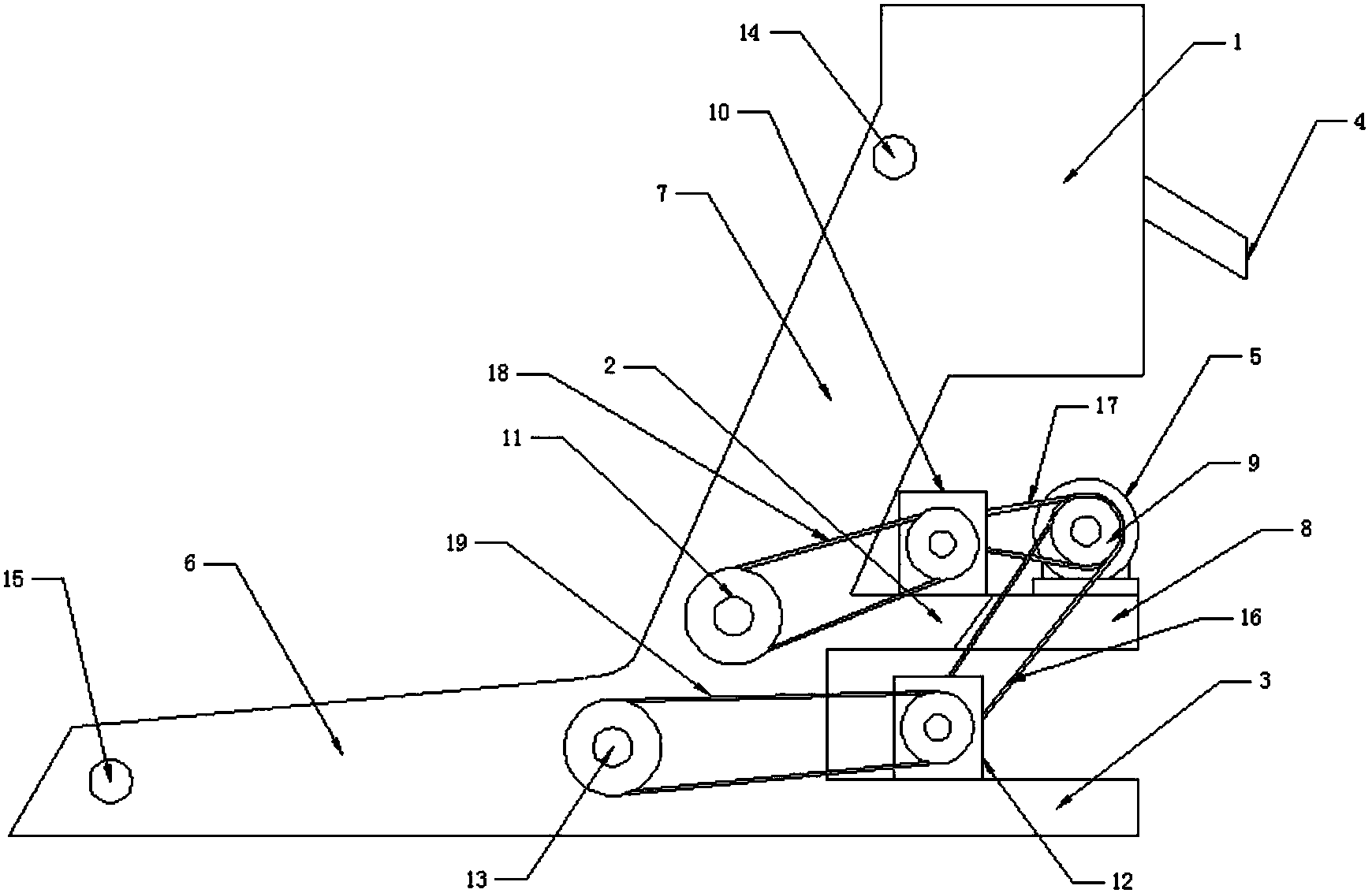

1.一種新型污水處理用格柵機，其特征在于：包括格柵機本體(1)，所述格柵機本體(1)結構上包括橫向格柵機分體(6)和縱向格柵機分體(7)，所述格柵機本體(1)后側中部安裝有一支撐板(2)，所述支撐板(2)的尾端固定安裝有一驅動電機(5)，所述驅動電機(5)的輸出端的軸上安裝有一雙槽電機滾輪(9)，所述支撐板(2)上固定安裝有一減速機(10)，所述雙槽電機滾輪(9)靠近所述驅動電機(5)一側的槽內套設有一驅動皮帶(17)，所述驅動皮帶(17)的自由端套設在所述減速機(10)輸入端的滾輪上，所述減速機(10)的輸出端的軸上安裝有一齒輪，所述縱向格柵機分體(7)的頂部橫向貫穿有一從動軸(14)，所述格柵機本體(1)的中下部橫向貫穿有一主動軸(11)，所述主動軸(11)靠近所述驅動電機(5)的輸出端的一側上安裝有一驅動齒輪，所述減速機(10)的齒輪上套設有一鏈條(18)，所述鏈條(18)的自由端套設在所述主動軸(11)上的驅動齒輪上，所述從動軸(14)和所述主動軸(11)之間套設有一連接帶(20)，所述連接帶(20)上橫向安裝有若干緊固帶(22)，相鄰的各個所述緊固帶(22)之間的距離等距，各個所述緊固帶(22)上均安裝有若干刮片(23)，所述刮片(23)與所述緊固帶(22)的夾角為45度，所述格柵機本體(1)底部安裝有一第二支撐板(3)，所述第二支撐板(3)上固定安裝有一第二減速機(12)，所述支撐板(2)上設有一缺口(8)，所述雙槽電機滾輪(9)另一槽內套設有一第二驅動皮帶(16)，所述第二驅動皮帶(16)的自由端通過所述缺口(8)并套設在所述第二減速機(12)輸入端的滾輪上，所述第二減速機(12)的輸出端的軸上安裝有一第二齒輪，所述橫向格柵機分體(6)一端橫向貫穿有一第二主動軸(13)，所述橫向格柵機分體(6)的另一端橫向貫穿有一第二從動軸(15)，所述第二主動軸(13)靠近所述驅動電機(5)的輸出端的一側上安裝有一第二驅動齒輪，所述第二減速機(12)的第二齒輪上套設有一第二鏈條(19)，所述第二鏈條(19)的自由端套設在所述第二主動軸(13)上的第二驅動齒輪上，所述第二從動軸(15)和所述第二主動軸(13)之間套設有一第二連接帶(21)，所述第二連接帶(21)上橫向安裝有若干緊固帶(22)，相鄰的各個所述緊固帶(22)之間的距離等距，各個所述緊固帶(22)上均安裝有若干刮片(23)。
2.根據權利要求1所述的新型污水處理用格柵機，其特征在于：所述格柵機本體(1)上固定安裝有一排污滑板(4)，所述連接帶(20)的頂部輸出端與所述排污滑板(4)相連。
3.根據權利要求1或2所述的新型污水處理用格柵機，其特征在于：各個所述刮片(23)上均設有流水通孔。
說明書
一種新型污水處理用格柵機
技術領域
本實用新型屬于污水處理設備領域，尤其是涉及一種新型污水處理用格柵機。
背景技術
現有的污水處理技術中，首先要將污水中的大塊狀物質去除，以保證污水的處理效果，格柵機指的是通過刮板將污水中的大塊狀物質刮出，常見的格柵機由刮板和擋板組成，刮板將污水中的大塊狀物質刮出水面，大塊狀物質在擋板上向上移動，到達格柵機頂部后落入收集倉中，常見的格柵機刮出的物質含水量較高，容易將污水刮出，后期處理不方便，且這種格柵機在刮渣的時候污染物容易從刮板兩側落下，刮渣效果不好;這種格柵機在運行時噪音較大，震動較強，電機經常損壞，污水治理成本較高。
發(fā)明內容
本實用新型要解決的問題是提供一種新型污水處理用格柵機，尤其適合使用者在初步對污水凈化的時候除去大塊垃圾。
為解決上述技術問題，本實用新型采用的技術方案是：提供一種新型污水處理用格柵機，包括格柵機本體，格柵機本體結構上包括橫向格柵機分體和縱向格柵機分體，格柵機本體后側中部安裝有一支撐板，支撐板的尾端固定安裝有一驅動電機，驅動電機的輸出端的軸上安裝有一雙槽電機滾輪，支撐板上固定安裝有一減速機，雙槽電機滾輪靠近驅動電機一側的槽內套設有一驅動皮帶，驅動皮帶的自由端套設在減速機輸入端的滾輪上，減速機的輸出端的軸上安裝有一齒輪，縱向格柵機分體的頂部橫向貫穿有一從動軸，格柵機本體的中下部橫向貫穿有一主動軸，主動軸靠近驅動電機的輸出端的一側上安裝有一驅動齒輪，減速機的齒輪上套設有一鏈條，鏈條的自由端套設在主動軸上的驅動齒輪上，從動軸和主動軸之間套設有一連接帶，連接帶上橫向安裝有若干緊固帶，相鄰的各個緊固帶之間的距離等距，各個緊固帶上均安裝有若干刮片，刮片與緊固帶的夾角為45度，格柵機本體底部安裝有一第二支撐板，第二支撐板上固定安裝有一第二減速機，支撐板上設有一缺口，雙槽電機滾輪另一槽內套設有一第二驅動皮帶，第二驅動皮帶的自由端通過缺口并套設在第二減速機輸入端的滾輪上，雙槽電機滾輪另一槽內套設有一第二驅動皮帶，第二驅動皮帶的自由端套設在第二減速機輸入端的滾輪上，第二減速機的輸出端的軸上安裝有一第二齒輪，橫向格柵機分體一端橫向貫穿有一第二主動軸，橫向格柵機分體的另一端橫向貫穿有一第二從動軸，第二主動軸靠近驅動電機的輸出端的一側上安裝有一第二驅動齒輪，第二減速機的第二齒輪上套設有一第二鏈條，第二鏈條的自由端套設在第二主動軸上的第二驅動齒輪上，第二從動軸和第二主動軸之間套設有一第二連接帶，第二連接帶上橫向安裝有若干緊固帶，相鄰的各個緊固帶之間的距離等距，各個緊固帶上均安裝有若干刮片。格柵機本體上固定安裝有一排污滑板，連接帶的頂部輸出端與排污滑板相連。各個刮片上均設有流水通孔。
在使用過程中，使用者將橫向格柵機分體的全部以及縱向格柵機分體的下半部置于污水中，而后啟動驅動電機，驅動電機帶動連接帶和第二連接帶轉動，第二連接帶將污物向上聚集，而連接帶則將污物向上運輸，并通過排污滑板排出。
本實用新型具有的優(yōu)點和積極效果是：由于采用上述技術方案，使得使用者對污水的初步排污處理變得更加方便，且可以在較大程度上對污水中的大體積垃圾進行有效去除;且本實用新型具有結構簡單，維修方便，加工成本低，生產效率高等優(yōu)點。
