本實用新型涉及一種電滲析法回用高鹽廢水裝置，包括高鹽水水池，高鹽水水池通過管路連接淡水箱，高鹽水水池通過管路連接精密過濾器A，精密過濾器A通過第三管路連接精密過濾器B，精密過濾器B通過管路連接濃水箱;精密過濾器A通過第二管路連接電滲析裝置，電滲析裝置通過管路連通到第三管路，電滲析裝置通過管路連接極水箱，極水箱通過第四管路連接電滲析裝置，濃水箱通過管路連通第四管路。本實用新型結構簡單，裝置平穩運行，大大減少了污水的排放量，提高了廢水的利用率，節能減排，達到生產廢水的循環利用。并且降低企業產品生產成本，提高企業生產利潤，創造出巨大的社會效益。
權利要求書

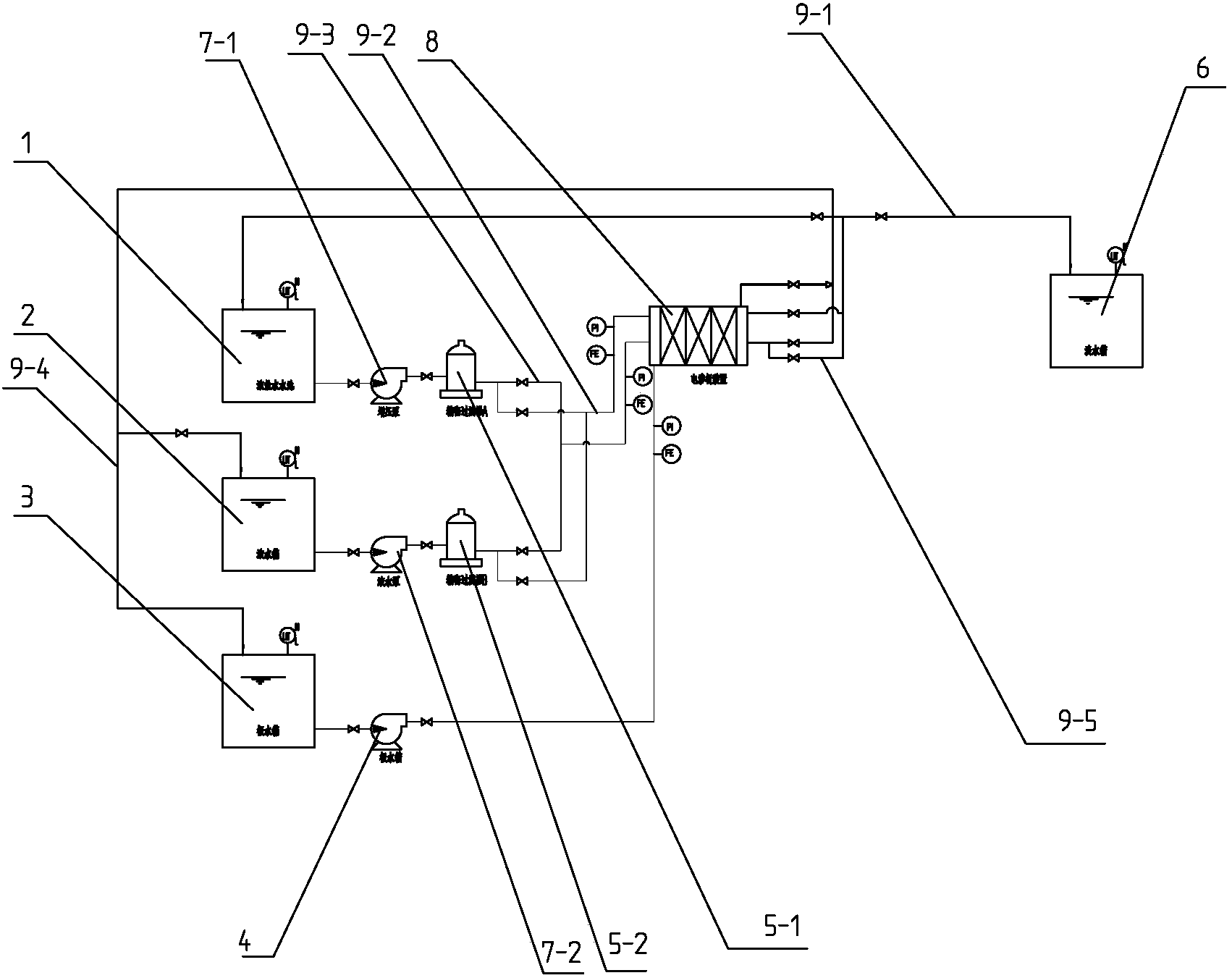

1.一種電滲析法回用高鹽廢水裝置，包括高鹽水水池(1)，其特征在于，高鹽水水池(1)通過管路(9-1)連接淡水箱(6)，高鹽水水池(1)通過管路連接精密過濾器A(5-1)，精密過濾器A(5-1)通過第三管路(9-3)連接精密過濾器B(5-2)，精密過濾器B(5-2)通過管路連接濃水箱(2);精密過濾器A(5-1)通過第二管路(9-2)連接電滲析裝置(8)，電滲析裝置(8)通過管路連通到第三管路(9-3)，電滲析裝置(8)通過管路連接極水箱(3)，極水箱(3)通過第四管路(9-4)連接電滲析裝置(8)，濃水箱(2)通過管路連通第四管路(9-4)。
2.根據權利要求1所述的電滲析法回用高鹽廢水裝置，其特征在于，第二管路(9-2)通過管路連通第三管路(9-3)。
3.根據權利要求1所述的電滲析法回用高鹽廢水裝置，其特征在于，濃水箱(2)與第四管路(9-4)之間的管路上設置閥門。
4.根據權利要求1所述的電滲析法回用高鹽廢水裝置，其特征在于，電滲析裝置(8)通過管路連接第四管路(9-4)，第四管路(9-4)通過第五管路(9-5)連接管路(9-1)，電滲析裝置(8)通過管路連接第五管路(9-5)。
5.根據權利要求1所述的電滲析法回用高鹽廢水裝置，其特征在于，高鹽水水池(1)和精密過濾器A(5-1)之間的管路上設置增壓泵(7-1)，濃水箱(2)和精密過濾器B(5-2)之間的管路上設置濃水泵(7-2)。
6.根據權利要求1所述的電滲析法回用高鹽廢水裝置，其特征在于，極水箱(3)與電滲析裝置(8)之間的管路上設置極水泵(4)。
說明書
電滲析法回用高鹽廢水裝置
技術領域
本實用新型涉及一種電滲析法回用高鹽廢水裝置。
背景技術
節能降耗是國家鼓勵與支持的政策，同時隨著近年來國家環保政策越來越嚴格，越來越多的地區對企業的用水、排水提出了更高的要求，在減少原水用水的同時，盡量減少?gòu)U水排放，在條件允許的情況下，鼓勵企業實現廢水的零排放。對于企業來說，尋找穩定可靠的零排放工藝刻不容緩，高鹽水的處理成為關鍵難題。通常反滲透工藝產生大量的高含鹽廢水，再次經反滲透濃縮處理存在一定的難點，而直接使用蒸發濃縮工藝，大量的廢水又增加了初期投資及運行成本。
實用新型內容
本實用新型的目的是提供一種電滲析法回用高鹽廢水裝置，結構簡單，裝置平穩運行，大大減少了污水的排放量，提高了廢水的利用率，節能減排，達到生產廢水的循環利用。并且降低企業產品生產成本，提高企業生產利潤，創造出巨大的社會效益。
本實用新型所述的一種電滲析法回用高鹽廢水裝置，包括高鹽水水池，高鹽水水池通過管路連接淡水箱，高鹽水水池通過管路連接精密過濾器A，精密過濾器A通過第三管路連接精密過濾器B，精密過濾器B通過管路連接濃水箱;精密過濾器A通過第二管路連接電滲析裝置，電滲析裝置通過管路連通到第三管路，電滲析裝置通過管路連接極水箱，極水箱通過第四管路連接電滲析裝置，濃水箱通過管路連通第四管路。
第二管路通過管路連通第三管路。
濃水箱與第四管路之間的管路上設置閥門。
電滲析裝置通過管路連接第四管路，第四管路通過第五管路連接管路，電滲析裝置8通過管路連接第五管路。
高鹽水水池和精密過濾器A之間的管路上設置增壓泵，濃水箱和精密過濾器B之間的管路上設置濃水泵。
極水箱與電滲析裝置之間的管路上設置極水泵。
企業生產中產生的高鹽廢水進行濃縮處理，產生的淡水，回用于企業生產工藝用水環節，而經電滲析濃縮后的高含鹽廢水，再經蒸發等方式實現零排放，電滲析的多級濃縮工藝，減少了企業的新鮮水用水量，同時降低了廢水的排放量甚至實現零排放，從而降低企業產品生產成本，提高企業生產利潤，且創造出巨大的社會效益。
與現有技術相比，本實用新型具有以下有益效果：
本實用新型電滲析法回用高鹽廢水裝置，結構簡單，工藝路線明確，裝置運行平穩，極水循環利用，濃水循環利用并部分回用于高濃度鹽水中，大大提高了濃水含鹽量，同時進一步降低了濃水排放量，提高了廢水電滲析裝置的水利用率。同時，作為濃鹽水零排放系統的前處理裝置，大大減少的高含鹽廢水量減少了后續蒸發系統的投資及運行費用，達到節能減排目的。電滲析產生的淡水，滿足工藝用水需求及反滲透進水水質要求，實現了高鹽廢水的循環利用。
本實用新型提高了廢水的利用率，節能減排，達到生產廢水的循環利用。并且降低企業產品生產成本，提高企業生產利潤，創造出巨大的社會效益。
