本發明提供一種廢水污染源監測系統，涉及環境監測技術領域，包括水樣采集裝置，水樣采集裝置與CPU連接，CPU分別與攝像頭、儲存模塊、顯示模塊、報警模塊、無線通信模塊、水泵、閥門和伺服電機連接;無線通信模塊與監控臺無線連接，伺服電機與水樣采集裝置連接并控制水樣采集裝置的移動;本發明能穩定精確地監測廢水污染源。

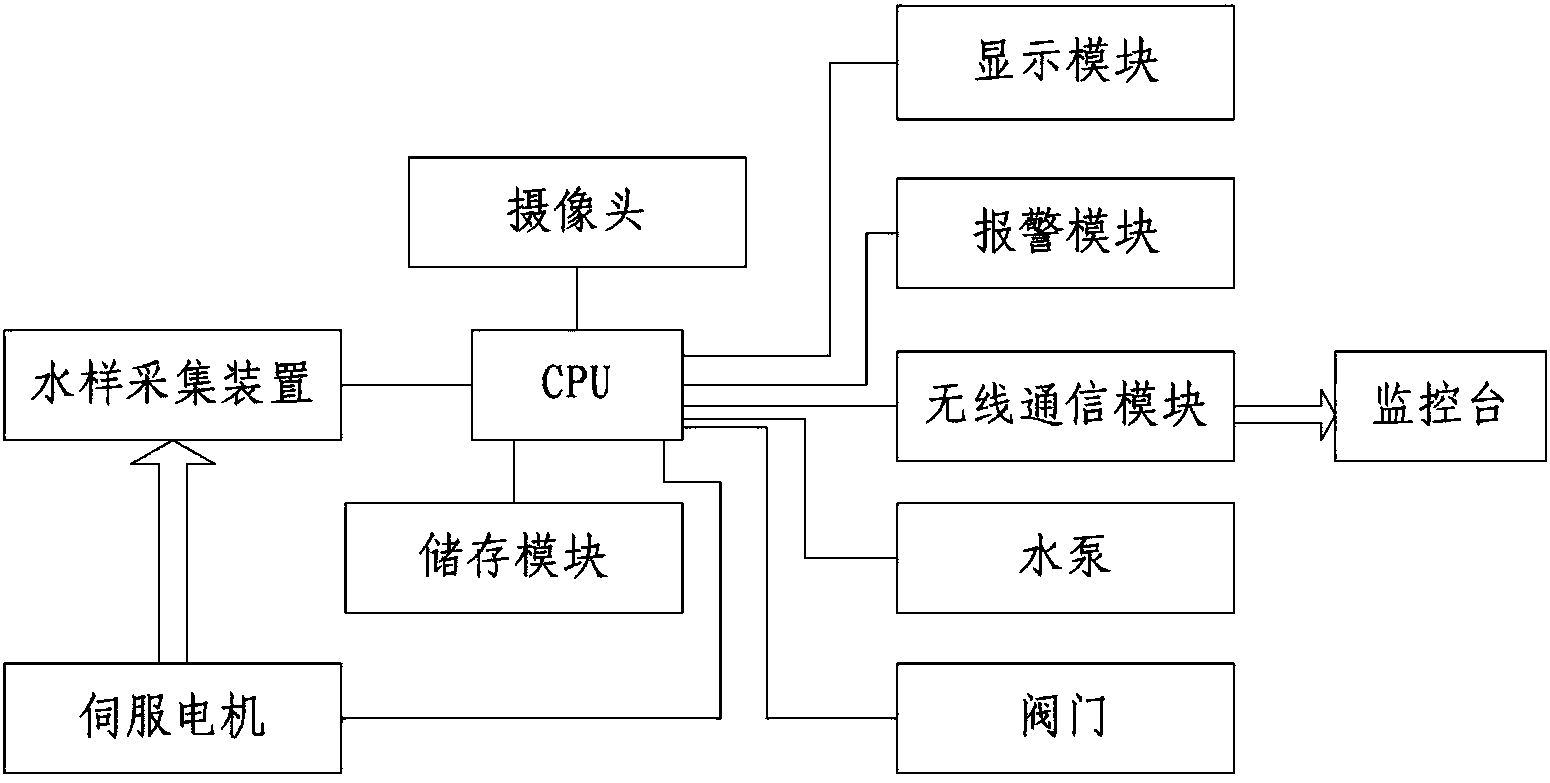

摘要附圖
權利要求書
1.一種廢水污染源監測系統，其特征在于：包括水樣采集裝置，水樣采集裝置與CPU連接，CPU分別與攝像頭、儲存模塊、顯示模塊、報警模塊、無線通信模塊、水泵、閥門和伺服電機連接;無線通信模塊與監控臺無線連接，伺服電機與水樣采集裝置連接并控制水樣采集裝置的移動。
2.如權利要求1所述的廢水污染源監測系統，其特征在于：水樣采集模塊包括水溫計、PH計、溶解氧計、電導率計、濁度計、氨氮計、高錳酸鉀指數計、總有機碳計、總氮計、總磷計、硝酸鹽計、氰化物計、氟化物計、酚類計、油類計、金屬離子計、水位計、流量計和流速計。
3.如權利要求1所述的廢水污染源監測系統，其特征在于：攝像頭為紅外全景攝像頭。
4.如權利要求1所述的廢水污染源監測系統，其特征在于：儲存模塊為磁盤陣列。
5.如權利要求1所述的廢水污染源監測系統，其特征在于：顯示模塊包括LCD顯示屏。
6.如權利要求1所述的廢水污染源監測系統，其特征在于：無線通信模塊為ZigBee無線通信模塊。
說明書
一種廢水污染源監測系統
技術領域
本發明涉及環境監測技術領域，具體涉及一種廢水污染源監測系統。
背景技術
水污染是由有害化學物質造成水的使用價值降低或喪失，污染環境的水。污水中的酸、堿、氧化劑，以及銅、鎘、汞、砷等化合物，苯、二氯乙烷、乙二醇等有機毒物，會毒死水生生物，影響飲用水源、風景區景觀。污水中的有機物被微生物分解時消耗水中的氧，影響水生生物的生命，水中溶解氧耗盡后，有機物進行厭氧分解，產生硫化氫、硫醇等難聞氣體，使水質進一步惡化。
水污染又以工業污水排放比較為嚴重，找出廢水中的污染源用以后續解決污染問題就顯得格外重要，目前的廢水污染源監測一般是采樣人工抽檢，這樣十分復雜、費時費力，還沒有穩定地精確率。
在公布號CN203259517U的專利文件中，公開了的一種工業污染源在線監測系統，包括設置在監測點的監測子站，以及設置在監控中心的監控中心站，監測子站包括廢水監測系統、廢氣監測系統、GPS時鐘控制模塊、PLC控制器，該實用新型通過GPS時鐘控制模塊和PLC控制器，對集合了廢氣監測和廢水監測污染源監測系統進行基準時鐘同步控制，實現了在同一區域獲取廢氣和廢水監測數據的同頻率，同采樣周期，同時均采用無線通信模塊通過無線通信網絡進行數據傳輸，數據轉換格式、傳輸方式匹配，監測誤差小，為污染治理工作提供了重要準確的監測數據，但對于結果的穩定性不足。
發明內容
針對現有技術的不足，本發明提供了一種廢水污染源監測系統，能穩定精確地監測廢水污染源。
為實現以上目的，本發明通過以下技術方案予以實現：一種廢水污染源監測系統，包括水樣采集裝置，水樣采集裝置與CPU連接，CPU分別與攝像頭、儲存模塊、顯示模塊、報警模塊、無線通信模塊、水泵、閥門和伺服電機連接;無線通信模塊與監控臺無線連接，伺服電機與水樣采集裝置連接并控制水樣采集裝置的移動。
優選地，水樣采集模塊包括水溫計、PH計、溶解氧計、電導率計、濁度計、氨氮計、高錳酸鉀指數計、總有機碳計、總氮計、總磷計、硝酸鹽計、氰化物計、氟化物計、酚類計、油類計、金屬離子計、水位計、流量計和流速計。
優選地，攝像頭為紅外全景攝像頭。
優選地，儲存模塊為磁盤陣列。
優選地，顯示模塊包括LCD顯示屏。
優選地，無線通信模塊為ZigBee無線通信模塊。
本發明提供了一種廢水污染源監測系統，攝像頭用于采集監測時的影像信號;報警模塊用于采集的信號超過設定的閾值時報警;無線通信模塊用于將數據無線傳輸給監控臺;水泵用于抽取待監測的廢水;閥門用于監測后廢水部分排放到另一區域;伺服電機用于控制水樣采集裝置移動，偏于水樣采集裝置在廢水排放前后、不同地點分別采集;本發明能穩定精確地監測廢水污染源。
